热式气体流量计是一种基于热扩散原理直接测量气体质量流量的仪表，无需温压补偿，市场参考价格通常在1000 元至 8500 元之间，具体取决于品牌、材质及功能配置 。用户可通过专业 B2B 平台或联系厂家获取实时报价，更多基础定义可参考 百度百科。12百科
工作原理与核心技术
热式气体质量流量计（TMF）利用流体流过加热元件时的冷却效应来计量流量，核心在于建立温度差与质量流量的数学关系。
- 热扩散原理：传感器通常包含两个
铂电阻温度传感器 （RTD），一个作为速度传感器被加热，另一个作为温度传感器监测介质温度 。-
恒温差法 ：保持加热元件与流体间的温差恒定，通过测量维持该温差所需的加热功率变化来反映流量，响应速度快 。 -
恒功率法 ：提供恒定功率，通过测量加热元件与流体间的温差变化来计算流量，耐温性更高，适用于高温环境 。
-
- 技术演进：早期为接触式设计，现代产品多采用浸入型或插入式结构，部分结合 MEMS 技术实现小型化与高灵敏度 。
-
恒流驱动技术 ：如重庆川仪 申请的专利，通过恒流驱动模块为感应模块提供恒流电流，在环境温度波动下保持系统稳定，简化电路结构 。6
-
主要特点与技术参数
该类型流量计凭借无活动部件和宽量程比等优势，在工业测量中表现优异，但需注意其对环境及介质的敏感性。
- 核心优势：
-
直接质量流量 ：无需额外压力和温度补偿，直接输出标准状态下的质量流量 。 -
宽量程比 ：量程比可达 100:1 甚至 500:1，适用于从极低到较高气体流量的监测 。 - 低压损与高可靠性：无机械活动部件，压损小，抗振性强，维护成本低 。8
-
- 典型参数：
-
精度与响应 ：测量误差通常在±1.0% ~ ±1.5% of rate，响应时间可低于 0.5 秒，部分 MEMS 产品可达 5ms。2百科 -
工况范围 ：介质温度范围常见为 -40°C 至 +180°C，过程压力最高可达PN40/20 bar 。2百科 - 输出信号：支持
4-20mA 模拟量、RS485 /RS232 通讯及 HART 协议，部分支持无线传输 。
-
- 使用限制：
-
介质敏感性 ：测量精度受气体成分（比热容 和热导率 ）变化影响，若组分波动大需重新标定 。 -
环境要求 ：对探头污染 （油污、粉尘）敏感，不适用于粘性液体或易结垢气体，且存在预热时间 。
-
应用领域与选型指南
热式气体流量计广泛应用于多个工业领域，选型时需综合考虑介质特性、工况条件及经济成本。
- 主要应用场景：
-
能源与公用事业 ：燃气输配计量、压缩空气系统节能监测 、沼气与生物气测量 。 -
工业制造 ：半导体加工气体流量监控、水泥窑炉供气测量 、化工过程气体控制 。2百科 -
环保监测 ：垃圾填埋气回收、火炬气排放监测 。2百科
-
- 选型关键因素：
-
介质与工况 ：洁净干燥气体可选热式，含杂质或腐蚀性气体需选用防堵型或耐腐蚀材质（如哈氏合金 ）。10 -
流量范围 ：若流量波动大（如夜间小流量、白天大流量），优先选择热式，其低流速测量能力可达 0.1m/s。8 -
安装条件 ：直管段不足时可选插入式 热式，防爆区域需选用本安 或隔爆型 产品 。10
-
- 市场与厂家：
- 品牌分布：国际品牌包括
Endress+Hauser 、Sensyflow 等，国内品牌有苏州爱拓利 、重庆川仪 、江苏华尔瑞 等 。2百科 -
价格影响 ：价格差异主要源于传感器材质 （如不锈钢 vs碳钢 ）、防爆等级 、通讯功能及品牌溢价，插入式通常比管道式成本更低 。1
- 品牌分布：国际品牌包括
展开剩余87%内容
热式气体流量计
深度思考
热式气体流量计是一种基于热扩散原理设计的气体流量测量仪表，通过测量气体流经加热元件时带走的热量变化来推算流量值。其核心结构包含加热探头和温度传感器，当气体流动时，加热元件与流体间的热交换速率与流速成正比，通过检测温度差或加热功率变化即可实现流量计算。该技术无需机械运动部件，具有响应速度快、压损小、量程比宽（通常可达100:1以上）等优势，尤其适用于低流速、小口径管道的测量场景。 从技术原理看，热式流量计分为恒温差法和恒功率法两种类型。恒温差法通过维持加热元件与气体温度差恒定，通过调节加热功率计算流量；恒功率法则保持加热功率不变，通过测量温度差推算流速。前者在低流速时灵敏度更高，后者在高流速时稳定性更强。其测量精度通常可达±1%FS（满量程），重复性优于±0.5%，且不受气体密度、压力、湿度等参数影响，但需注意气体成分变化对热导率的影响。 应用场景方面，热式气体流量计广泛覆盖工业领域：在石油化工行业，用于氢气、氮气、天然气等工艺气体的计量；在环保领域，监测烟气排放、废气处理等环节的气体流量；在电子半导体行业，精确控制特种气体（如硅烷、氨气）的输送量；在医疗领域，测量麻醉气体、呼吸机供气流量；甚至在实验室中，也可用于小流量气体标定。其典型安装场景包括直径DN15-DN300的管道，流速范围0.01-100m/s，工作温度-40℃至+250℃，压力等级可达40MPa。 行业标准方面，国际电工委员会（IEC）发布的IEC 60534-8-4标准对热式流量计的性能测试、校准方法、环境适应性等作出规范；国内则遵循GB/T 18940-2003《封闭管道中气体流量的测量——热式质量流量计》标准，要求仪表在0.5级精度时，重复性需≤0.25%，线性度误差≤±0.5%。此外，针对防

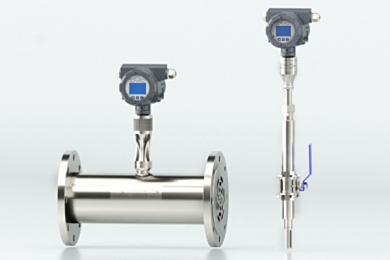

2025年2月7日热式气体质量流量计根据安装方式可分为插入式和管段式两种。以下是详细介绍: 插入式热式气体质量流量计 🔍插入式传感器可以实现在线安装和在线维护。安装步骤如下: 在管道外壁上焊接带有外螺纹的底座。 在底座上安装1寸不锈钢球阀。 使用专用工具在管道上打直径为22mm的孔。
